Datové rozvaděče
Informace
Systém 19“
Systém 10“
Detail A
Detail B
Středová vertikální lišta
Přepočet unitů na výšku verikální lišty:
4 U = 189,8 mm
6 U = 278,7 mm
9 U = 412,05 mm
12 U = 545,4 mm
15 U = 678,75 mm
18 U = 812,1 mm
22 U = 989,9 mm
27 U = 1212,15 mm
32 U = 1434,4 mm
37 U = 1656,65 mm
42 U = 1878,9 mm
45 U = 2012,25 mm
47 U = 2101,15 mmm

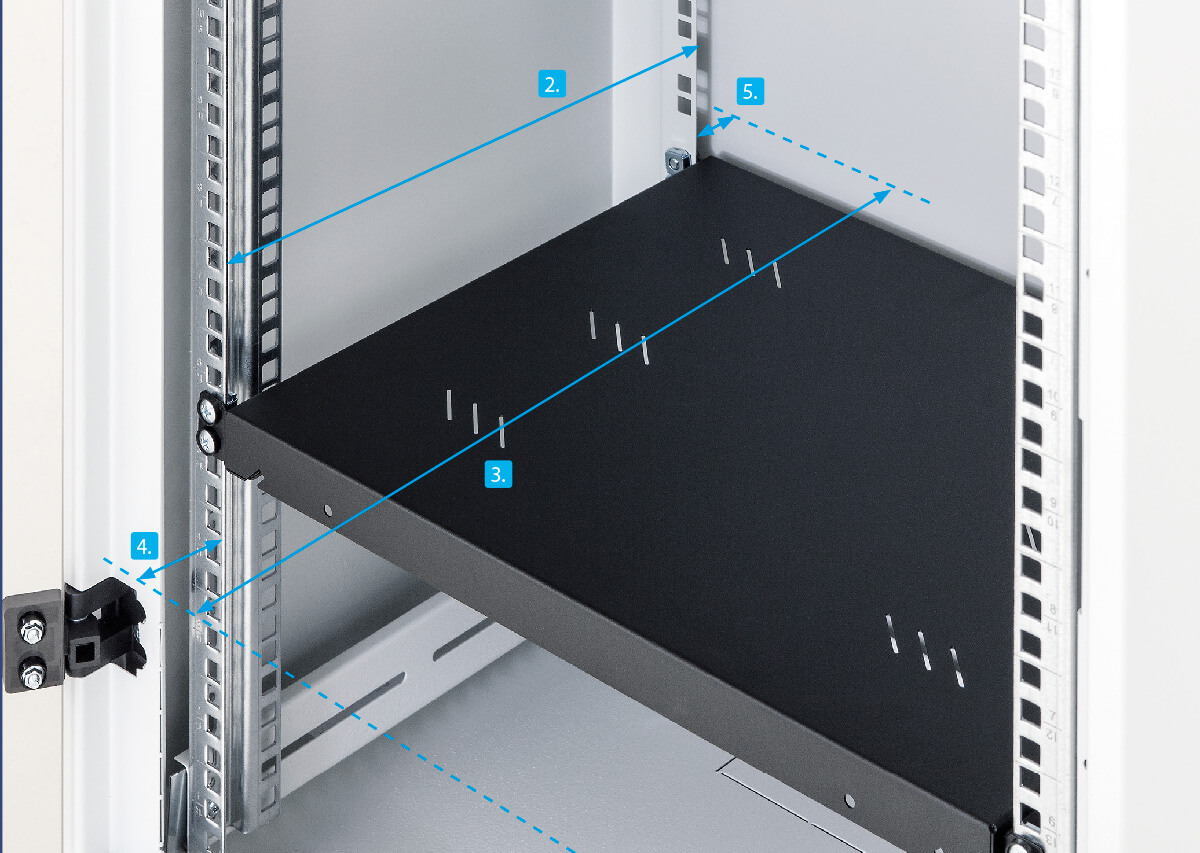

Vertikální lišta pro rozvaděče RDA, RDE, RXA (šíře 800 mm)
| 800 x 600 – 470 mm 800 x 800 – 670 mm 800 x 900 – 770 mm 800 x 1000 – 870 mm 800 x 1100 – 970 mm 800 x 1200 – 1070 mm | 600 x 600 – 485 mm 600 x 800 – 685 mm 600 x 900 – 785 mm 600 x 1000 – 885 mm 600 x 1100 – 985 mm 600 x 1200 – 1085 mm |
| Stojanové rozvaděče: | Nástěnné rozvaděče: |
| 800 x 600 – 575 mm 800 x 800 – 775 mm 800 x 900 – 875 mm 800 x 1000 – 975 mm 800 x 1100 – 1075 mm 800 x 1200 – 1175 mm 600 x 600 – 585 mm 600 x 800 – 785 mm 600 x 900 – 885 mm 600 x 1000 – 985 mm 600 x 1100 – 1085 mm 600 x 1200 – 1185 mm | AS3 – 200 mm AS4 – 360 mm AS5 – 460 mm AS6 – 560 mm AD2 – 260 mm AD5 – 480 mm AD6 – 580 mm |
| Stojanové rozvaděče: | Nástěnné rozvaděče: |
| 600X – 50 mm 800X – 50 mm | RBA – 25 mm RBA 10″ – 30 mm RFA – 20 mm RKA – 30 mm RUA – 50 mm RXA – 35 mm |
600X – 50 mm
800X – 55 mm
unit = 44,45 mm
palec (inch) = 25,4 mm
unit = 1,75 inch
šroub: M10
zdvih: 19–29 mm

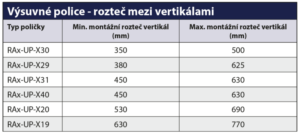

RAx-UP-X19-A1: minimální 630 mm, maximální 770 mm
RAx-UP-X30-A1: minimální 350 mm, maximální 500 mm
RAx-UP-X29-A: minimální 380 mm, maximální 625 mm
RAx-UP-X31-A1: minimální 450 mm, maximální 630 mm
RAx-UP-X20-A1: minimální 530 mm, maximální 690 m
RAx-UP-X30

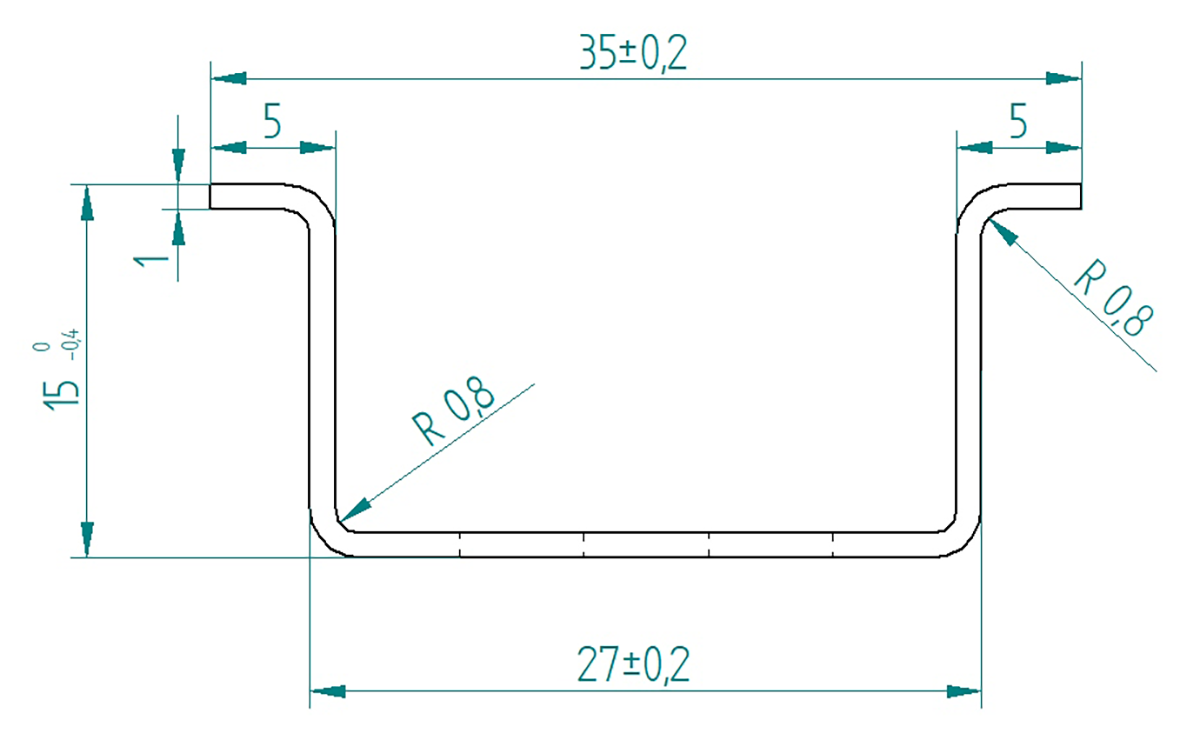

DIN nosná lišta TH 35-15

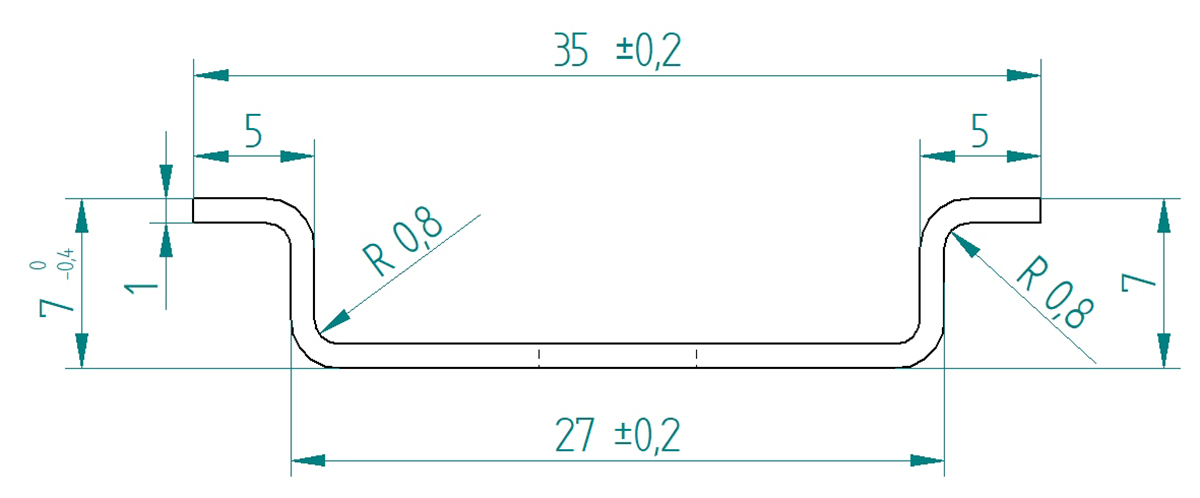

DIN nosná lišta TH 35-7,5
Celoskleněné dveře se vyrábějí z tvrzeného bezpečnostního skla tl. 4 mm, které je odolné běžným nárazům. Při rozbití tvoří množství drobných úlomků jako automobilové sklo. Z důvodů bezpečnosti doporučujeme po instalaci zařízení do rozvaděčové skříně zavírat celoskleněné dveře, aby nemohlo dojít ke kolizi s jinými předměty. Naše celoskleněné dveře jsou zkoušeny v certifikované zkušebně a odpovídají požadavkům normy ČSN EN 12150-1+A: Sklo ve stavebnictví – Tepelně tvrzené sodnovápenatokřemičité bezpečnostní sklo. Zkoušené sklo splňuje normu na rozpad skla po rozbití, Certifikát shody CQ-24-2023, Protokol o zkoušce IKATES 58A-2024.
Plechové dveře s vlepeným sklem se vyrábějí z tvrzeného bezpečnostního skla tl. 4 mm, které je odolné běžným nárazům. Při rozbití tvoří množství drobných úlomků jako automobilové sklo. Z důvodů bezpečnosti doporučujeme po instalaci zařízení do rozvaděčové skříně zavírat dveře, aby nemohlo dojít ke kolizi s jinými předměty. Použité sklo je zkoušeno v certifikované zkušebně a odpovídá požadavkům normy ČSN EN 12150-1+A: Sklo ve stavebnictví – Tepelně tvrzené sodnovápenatokřemičité bezpečnostní sklo. Zkoušené sklo splňuje normu na rozpad skla po rozbití, Certifikát shody CQ-24-2023, Protokol o zkoušce IKATES 58A-2024.
DIN support rail TH 35-15
DIN support rail TH 35-15
